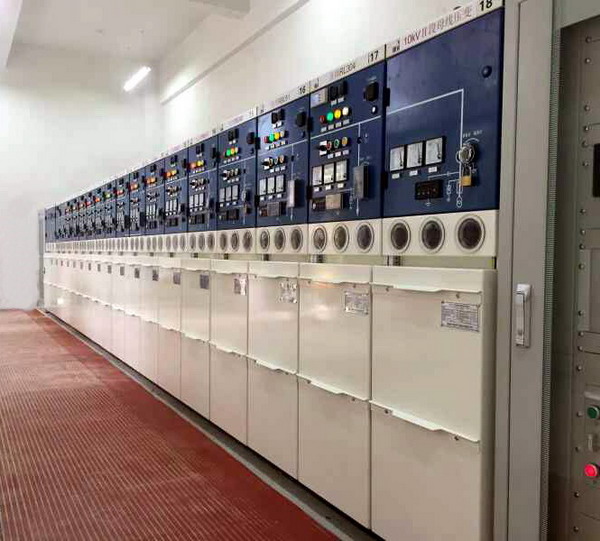

凱立電器GXGN—12固體絕緣環網柜產品介紹：

GXGN-12型固體絕緣戶內高壓真空環網柜系12KV，三相交流50Hz，單母線及單母線分段系統的成套配電裝置。該產品具有結構簡單、操作靈活、聯鎖可靠、安裝方便等特點，對各種不同應用場合，不同用戶均能提供令人滿意的技術方案。傳感技術、自動控制技術、信息化技術的采用，加上的技術性能及簡便靈活的裝配方案，可以滿足市場不斷變化的需求，并適用于電網智能化要求。

該環網柜適用于工業及民用電纜環網及配網終端工程。作為電能的接受和分配之用，特別適用于城市居民區配電、小型二次變電所、開閉所、電纜分支箱、箱式變電站、工礦企業、商場、機場、地鐵、風力發電、醫院、體育場、鐵路、隧道等場所使用。

本開關設備滿足相關標準,電力行業標準,國際標準等標準要求。其開關及主要電器元件為集成模塊，相間導電部位間為固體絕緣封裝，向外接線采用屏蔽式電纜接頭，功能單元聯接母線采用屏蔽式絕緣母線。

主要元件的絕緣件外露表面可以根據用戶要求屏蔽接地處理，消除靜電感應。因此，使使用安全性大大提高。操作機構采用彈簧機構（永磁機構），機械壽命為10000次以上。其所有運行數據及設備狀況都可實現遠程監控監測，可以無人值守。實為一種性能優越的配電裝置。

GXGN—12固體絕緣環網柜優特點和技術參數：

1.環保：

產品制造中所選用的材料全部是無毒無害物質，使用中也不會排出任何有毒有害物質，材料經壽命周期后可以再回收利用，決定了使用的環保性。

2.適用范圍廣：
      不使用任何有毒有害氣體，決定了使用環境的安全性。無論是地下室、隧道內、船舶上、以及戶內戶外各種環境。

高壓倉內部可填充干燥氮?dú)猓m應惡劣條件下如：高海拔、強風沙、低溫、嚴寒、高環保要求、頻繁操作場所、安全防爆場所、高煙霧、凝露條件下的安全使用性。
     全絕緣全封閉，適用于短時間洪水淹沒，采用一些清潔措施后即可繼續運行。
      3.免維護：
      固體絕緣戶內交流高壓真空開關柜除操動機構高壓開關部位處于全密封狀態中，這樣就可以做到免于清掃和維護，減少了運行維護的成本。開關柜的自動化程度是很高的，電腦的在線監測功能會實時把設備的運行情況通知用戶。更有利于配網的自動化。減少人工運營成本，降低電力企業的生產成本。
      4.安全性高：
      由于可觸摸部位采用了屏蔽措施，杜絕了人身觸電事故的發生，提高了安全使用性。
      完善的聯鎖互鎖系統，三相隔離斷口清晰可見，避免了誤操作事故的發生。
      完全取消了SF6氣體的應用，避免了SF6環網柜因氣體壓力不足造成絕緣性能和滅弧能力下降引發爆炸事故。強化相間隔離結構，避免相間或多回路短路而擴大或引發爆炸事故。采用具有防爆性能的真空滅弧室，開關套筒對開關具有進一步防護性能。
      5.易操作性：
      隔離開關接地開關只有一個操作手柄，無需識別及擔心失誤，斷路器運行的時候，隔離開關接地開關的操作手柄都無法進行操作，操作程序一目了然，只要稍有電工知識的人員都會操作，無需進行復雜的技術培訓。這樣就使操作變得異常簡單，杜絕發生操作錯誤。

A--全絕緣全密封全屏蔽環氧樹脂開關筒體，熔斷器筒體（專利產品）
環氧樹脂具有優良的電氣性能，機械性能，熱的特性，很早用于電器設備，取得了良好的業績。開關筒體，熔斷器筒體采用環氧樹脂APG工藝成型。絕緣筒體是固體絕緣開關的關鍵部件，它既是絕緣件又是承力件。要求同時滿足耐熱，耐候，抗開裂，機械強度高，絕緣強度好等技術要求。筒體體積碩大，崁件多，形狀各異，制造是有一定難度的。凱立電器具有多年設計，制造絕緣件的經驗，從筒體設計，材料配方，工藝流程多方努力了該部件優質批量生產。根據用戶要求，可以提供外屏蔽接地可以觸摸的筒體。
      B--單體柜結構，采用專業電纜附件廠商生產的通用絕緣母線，電纜插拔頭。開關柜可現場組合，隨意擴展，避免了多組組合柜帶來的運輸，安裝的不便。當然，如果用戶要求也可提供組合柜。
    C--清晰可見真實隔離斷口。
    D --開關可配裝彈簧，永磁兩種操動機構，方便用戶選擇。
    E --全系列產品統一設計，提供用戶需要的多種柜型(斷路器，負荷開關，負荷開關—熔斷器組合電器，計量，PT,母線，母聯等)，而且外形幾何尺寸完全一致。
    F --開關筒體和隔離開關操動機構箱采用動靜密封結構形成密封腔體，內充零表壓干燥氮?dú)?，與外部環境完全隔離。開關柜全工況使用。
    G--開關柜留有智能化接口和傳感器安裝位置，配置智能化設備后可以滿足智能電網的要求。
    H--負荷開關—熔斷器組合電器的輔助接地開關采用真空開關管固封在熔斷器筒體中。
    I --熔斷器筒體與開關筒體采用柔性H形雙通電纜頭（專利產品）連接，確保無應力電氣連接和絕緣可靠。

使用條件：
-環境溫度：-45℃～+45℃
-濕度：平均相對濕度，日平均≤95%、月平均≤90%
-海拔高度：≤4000米
-抗震能力：8度
-防護等級：帶電體密封IP67,熔斷器筒IP67,開關柜外殼IP3X

執行標準
GB1984-2003《交流高壓斷路器》
GB1958-2004《交流高壓隔離開關和接地開關》
GB4208-1993《外殼防護等級IP代碼》
GB/T7354-2003《局部放電測量》
GB/T11022-1999《高壓開關設備及控制設備標準的共同技術條件》
GB3906-2006《3-40.5kV交流金屬封閉開關設備和控制設備》

   結構：

開關柜為鎧裝式金屬封閉結構，外殼是選用鋼板經CNC機床加工，并采用雙重折邊工藝，外表面采用噴塑工藝制成，整個柜體具有精度高，抗腐蝕特點。
      箱體為組裝式。上部是一個隔室裝有繼電氣儀表，中間部分裝有斷路器、隔離開關、接地開關及進出線電纜系統。如加裝避雷器須改變箱體厚度，避雷器與進出電纜系統并聯。主母線及電壓互感器裝在箱體的下部，電流互感器安裝在進出線電纜系統的絕緣套上面。箱體是按照組合單元配置的。
      所有開關元件的帶電部位均采用固體絕緣材料封裝，帶電部位不裸露，屏蔽接地，使用安全。
      主要有進線柜、出線柜和聯絡柜、計量柜。根據用戶需要經排列、組合可形成各種供電方案的配電裝置。
      柜體的中間部位裝有一個矩形的絕緣方筒，絕緣方筒里面裝有真空開關、隔離開關、接地開關、母線基座。
      所有的帶電部位都被封閉在絕緣方筒內。人是無法觸及到的。因此保障了操作者的安全。絕緣方筒的上方裝有彈簧儲能操作機構（永磁機構）、隔離開關手動操作機構。電纜進出線系統位于中部向前的部位。
      進出線電纜全部安裝在箱體的正面，這樣的設計方便了安裝和用戶使用。
      箱體的下門將電纜出線系統及聯絡母線封閉，使操作者更加安全。
每一相絕緣方筒的前后方設有一透明觀察窗，通過這個觀察窗可以看到隔離開接地開關的分合閘位置。使操作者可以觀察到開關柜的運行狀態。
      柜體內底板上靠近電纜的部位設有40×10mm2的接地銅母線，沿開關柜排列方向水平放置，柜內的接地母線與接地銅排直接連接，柜內所有電器元件與柜體及接地母排間形成完整的接地系統。

母線

真空開關組合電器可以按用戶要求的系統方案進行組合，母線采用全絕緣結構，母線系統放置在真空開關的下面，按后中前位置擺放。真空滅弧室的固定基座簡介母線的出線基座。母線為圓柱形梅花插入式結構，導電截面大于700 mm2 。

閉鎖及安全提示

1、真空開關與接地開關、隔離開關相互間的閉鎖：
  當真空開關合閘時，真空開關的主軸拐臂帶動聯桿，聯桿拉動箱門上的既是標牌又是隔板的裝置，將控制箱上面的開孔擋住，使得操作手柄不能插入到操作桿上，達到真空開關處于合閘狀態時無法進行隔離開關和接地開關的合分閘操作的目地。
     操作孔旁邊有一觀察孔，觀察孔里面有明顯的分合閘指示標記?？梢酝ㄟ^這個觀察孔觀察到真空開關的分合閘位置。
     組合電器上面具有可以觀察隔離開關和接地開關狀態的觀察窗，通過這個觀察窗可以用肉眼看到隔離開關和接地開關所處的分合閘位置。
     由于隔離開關和接地開關是同一根操作軸操作，閉合隔離開關的同時，接地開關進行分閘。分?jǐn)喔綦x開關的同時，接地開關進行合閘，二者相互閉鎖。二者之間只能由其中一個處于合閘狀態。接地開關、隔離開關相互間閉鎖。
      注意：由于電纜進線平時是帶電狀態，因此用于電纜進線的開關柜進線側是不能加裝接地開關的。進線側加裝接地開關會造成不可預料的惡劣后果。
      2、由于設備內部采用全絕緣結構，人所能夠觸及的部位均被絕緣材料封閉，這些部位外表面涂有接地的半導體保護層，因此不會造成操作人員的觸電事故，提高了安全等級。允許打開箱門進行設備運行中的例行觀察。外面的箱門智能由專業人員打開。
    （1）結構創新：結構簡明，可靠。在觀察窗內裝有專用照明燈，可清楚的觀察到設備內部運作狀態。
    （2）技術創新：采用設備控制系統采用智能化技術。
數據采集器及綜合自動操作控制儀、微電腦可以將在線運行數據以及設備的運行狀況都可以實現遠程監測監控。在二次控制系統上采用數據采集器及綜合自動操作儀，微電腦可以將在線運行數據（包括：電壓、電流、功率因素、在線功率、設備運行狀態及運行中的環境溫度、設備溫度）通過GPRS無線傳輸?shù)娇偪刂婆_，實現遠程監控，并具有對于實行預付費的用戶增加了預付款剩余提醒功能?？梢詿o人值守。
    （3）生產工藝創新：采用綠色環保材料和柔性化生產。
      本項目產品的原材料全部采用可循環利用的材料，在制造和使用過程中設備有毒有害及熱效應氣體達到零排放，符合歐盟環境ROHS指令。90%零部件采用模具及數據機床加工，了加工零件的一致性，從而保障了性能的一致性。絕緣件全部采用封閉壓力注射技術。

注：受限于高壓熔斷器
